Dépannage d'un tableau électrique

J'ai été contacté pour quelques petits problèmes sur une installation électrique.

Le problème majeur venait d'une instabilité sur le différentiel.
Je pars sur un tableau qui a été "adapté au fil du temps". Un ami bidouilleur, certainement 😩

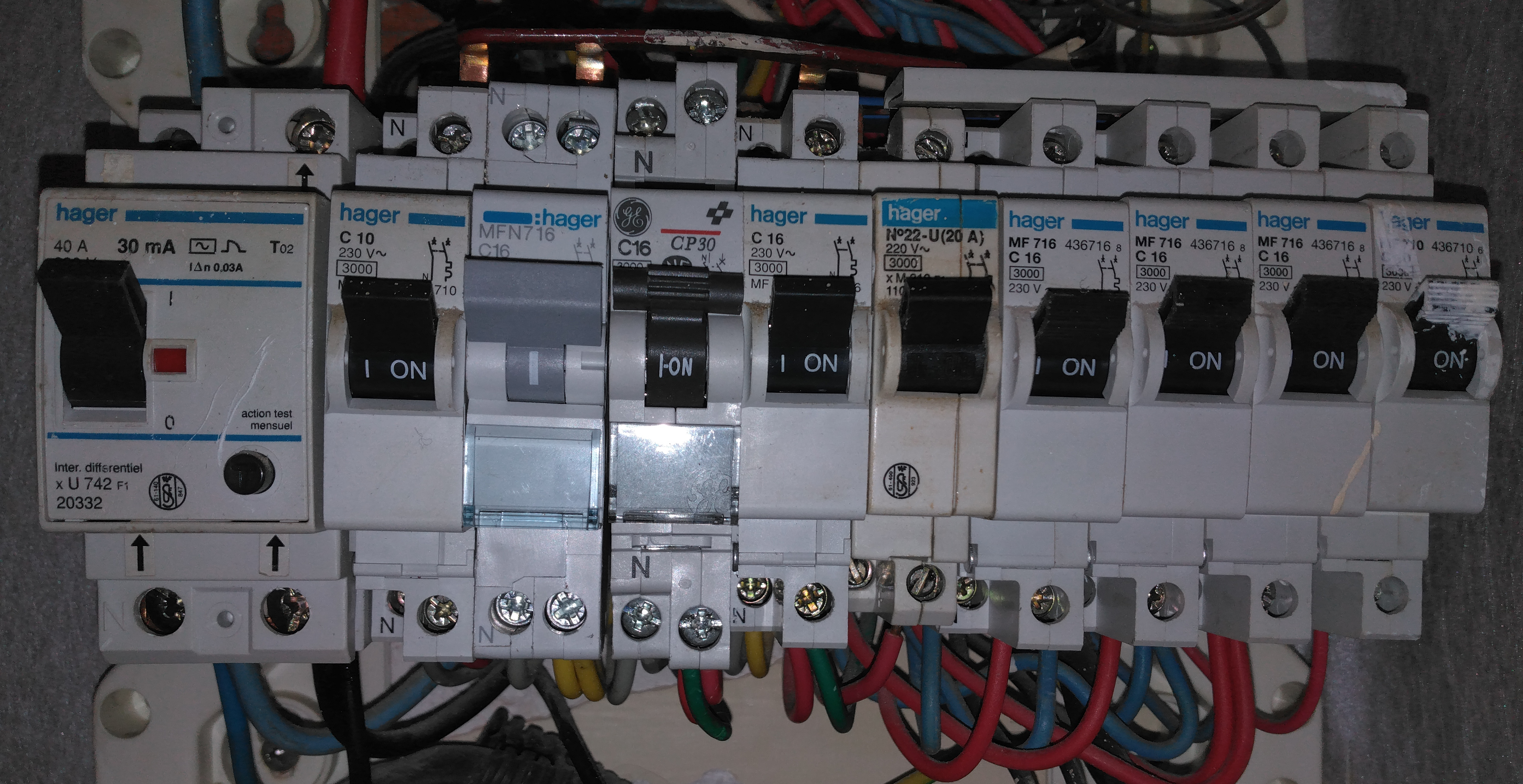

Voici donc l'état dans lequel j'ai trouvé le tableau :

Peigne tordu, disjoncteurs d'âge, de marque et de modèle différents, visserie pas suffisamment serrée. Et... Un disjoncteur en défaut.
Sans surprise, il s'agit du Hager de 20A, décoloré et légèrement ouvert.

Je propose à mon client de remplacer également les disjoncteurs les plus anciens et de normaliser le tout (il faut un 32A pour la plaque et la section des fils permet son remplacement, et pas qu'il soit directement branché sur le différentiel 😱) car je ne veux pas qu'une autre panne se produise dans les mois à venir.

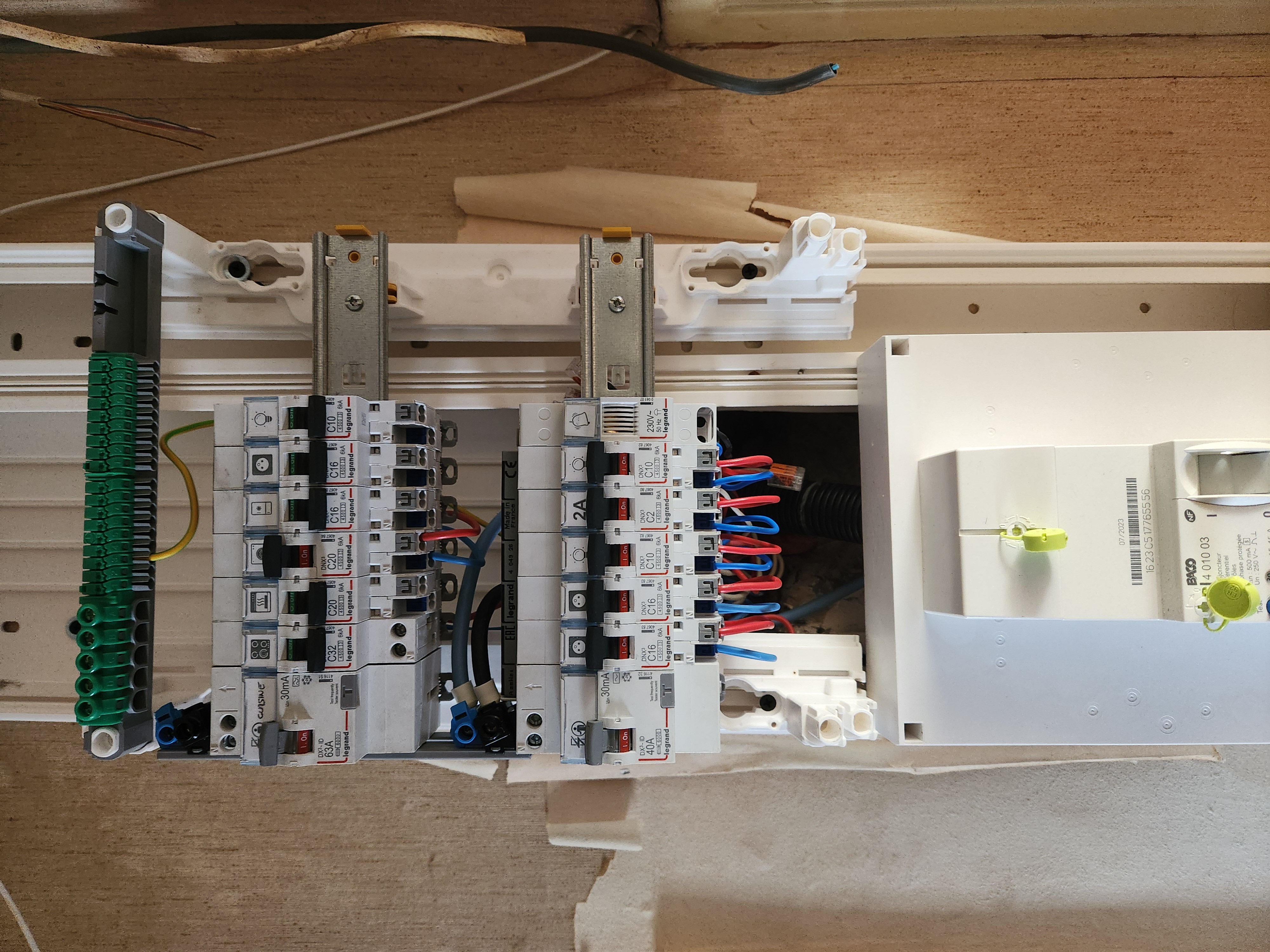

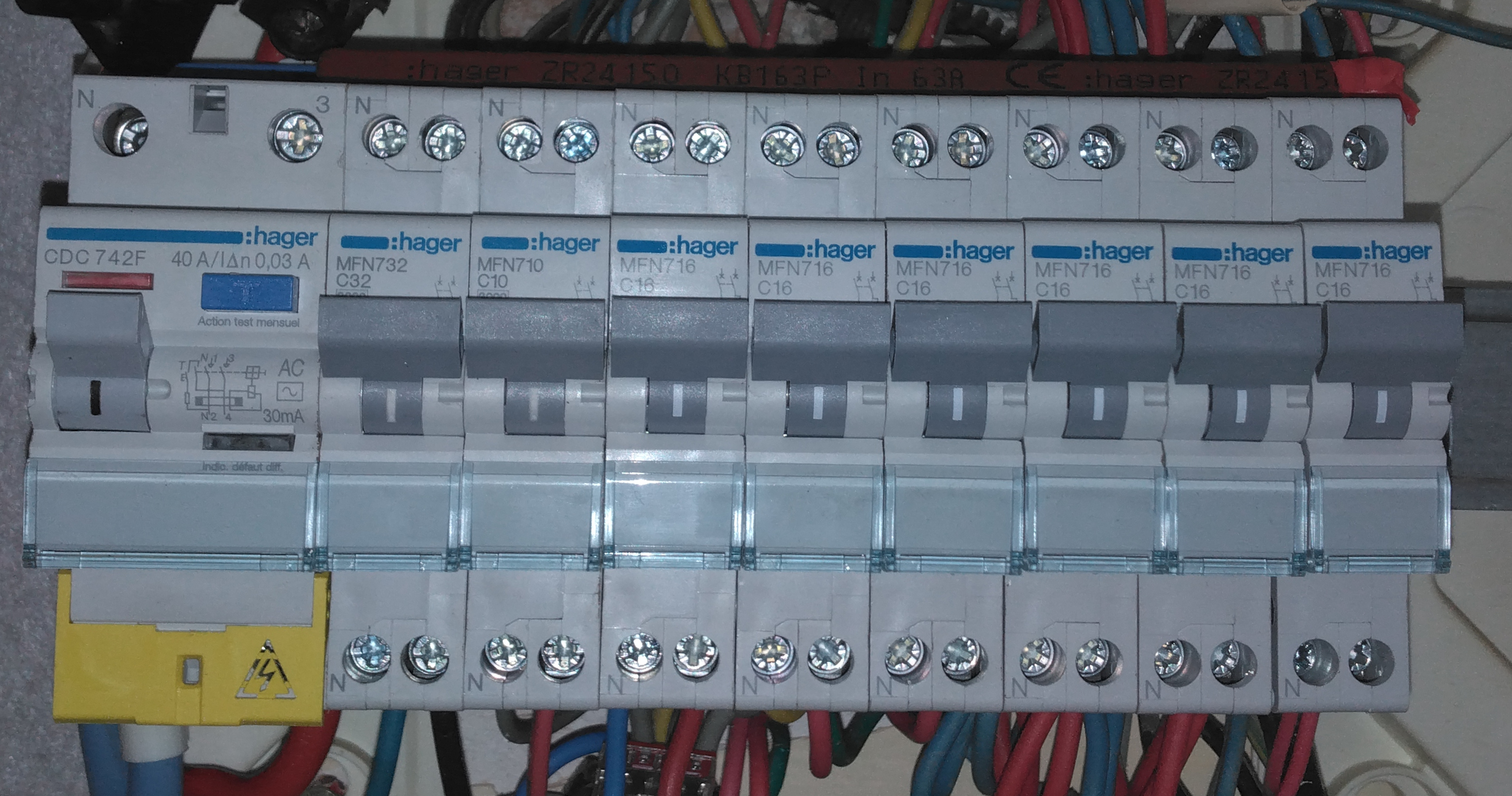

Voici le résultat de l'intervention :

C'est quand même plus joli comme ça !

Retirage Ligne Sèche serviette

J'ai été contacté pour un sèche-serviette, dans la salle de bains d'un appartement, qui ne fonctionne pas.

J'ai constaté en arrivant sur place qu'il n'y avait pas de ligne électrique arrivant dans la boite du sèche serviette.
J'ai donc commencé à essayer de passer les fils dans le conduit mais, quel que soit le côté d'attaque, mon aiguille bloque à un endroit. Je mets du lubrifiant, je change d'aiguille... Rien à faire : le conduit doit être bouché ou pincé. Les conducteurs ne passeront pas par ce conduit !

Je propose deux solutions au client : la saignée ou la moulure.
La saignée ayant le gros défaut de détruire la structure du revêtement de la salle de bains, le client s'oriente sur la seconde solution.

La moulure est donc réalisée sur la longueur nécessaire pour passer de nouveaux conducteurs :

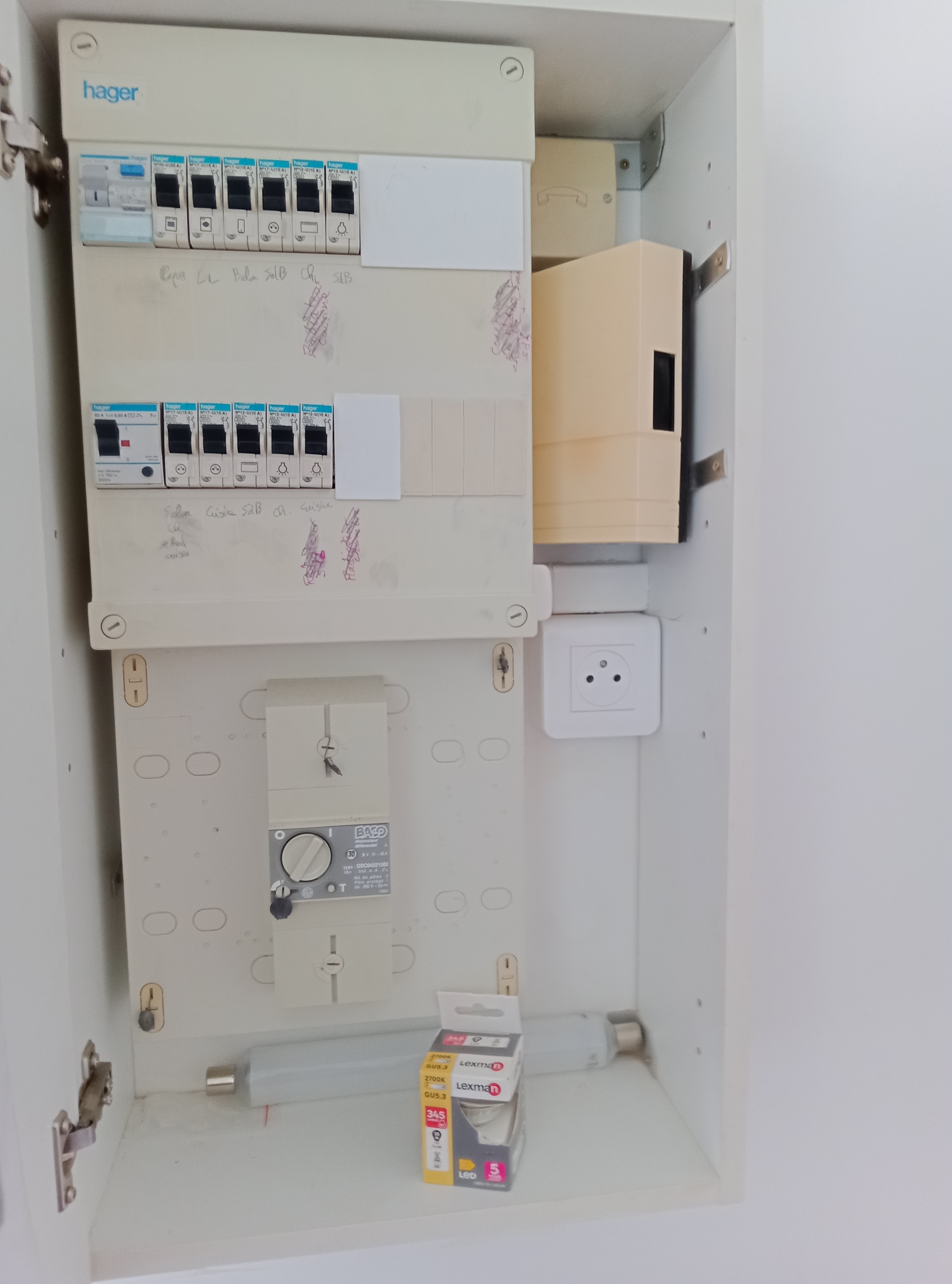

Je reprends les protections existantes dans le tableau.

Force est de constater que le circuit n'a jamais dû être fonctionnel...

Mise aux normes d'un tableau

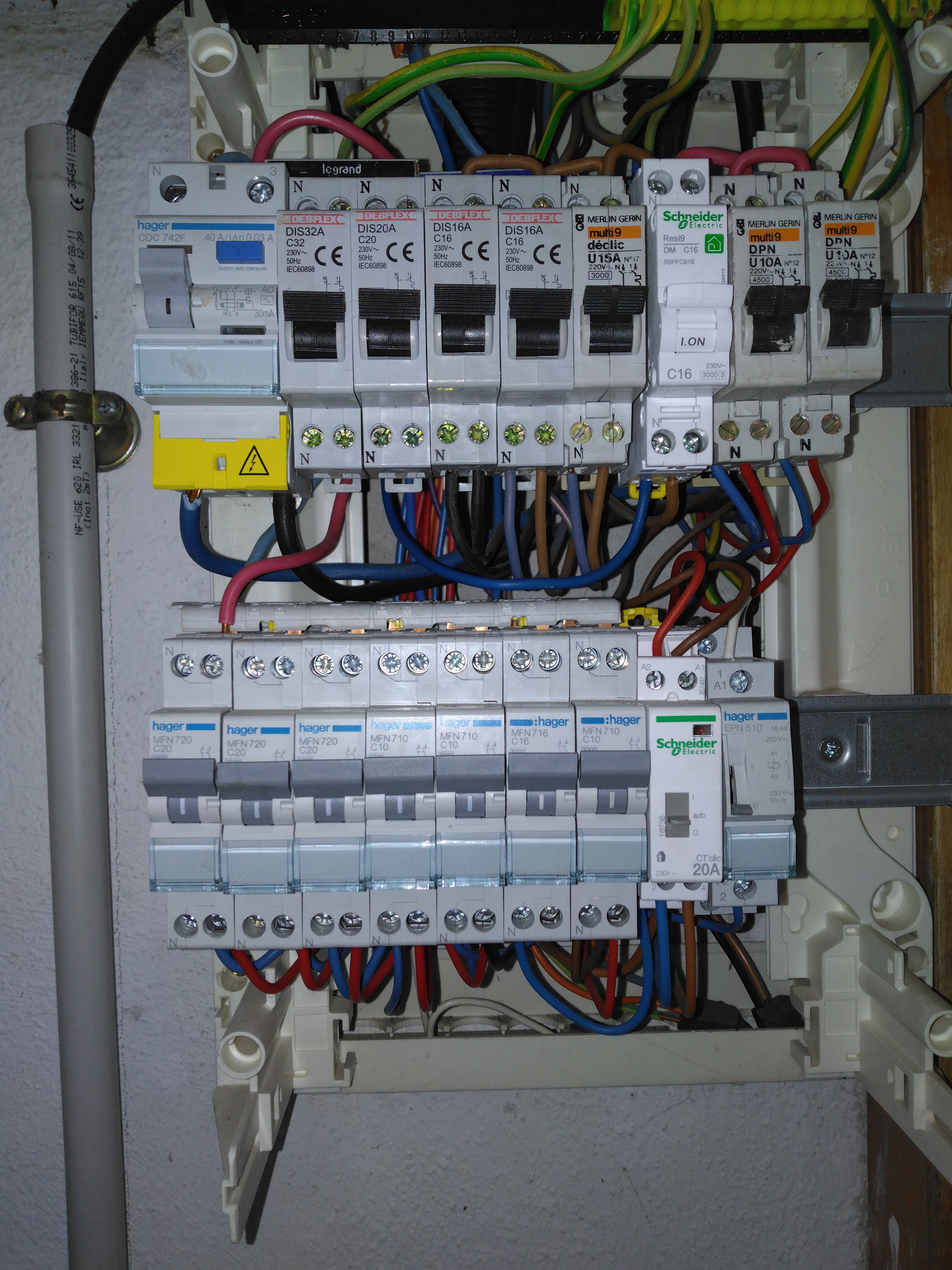

Avant

Normalisation d'un tableau

Le client souhaitait avoir un tableau répondant aux exigences de sécurité.

Les défauts principaux que l'on peut voir sont :

un seul différentiel pour 13 circuits ;
la deuxième rangée est alimentée par le différentiel avec des conducteurs 2.5mm² ;
la première rangée est pontée avec des conducteurs 4mm² entre chaque disjoncteur ;
on va pas se mentir : c'est moche !!!

J'ai récupéré les disjoncteurs qui étaient encore relativement récents et je les ai regroupés sur la deuxième rangée. La première rangée a été refaite à neuf. On a maintenant :

1 différentiel pour 6 circuits et 1 autre pour 7 circuits ;
tous les pontages sont réalisés avec des peignes ;
les conducteurs du télérupteur ont été placés dans des connecteurs idoines (à la place des dominos) ;
c'est un peu plus joli !

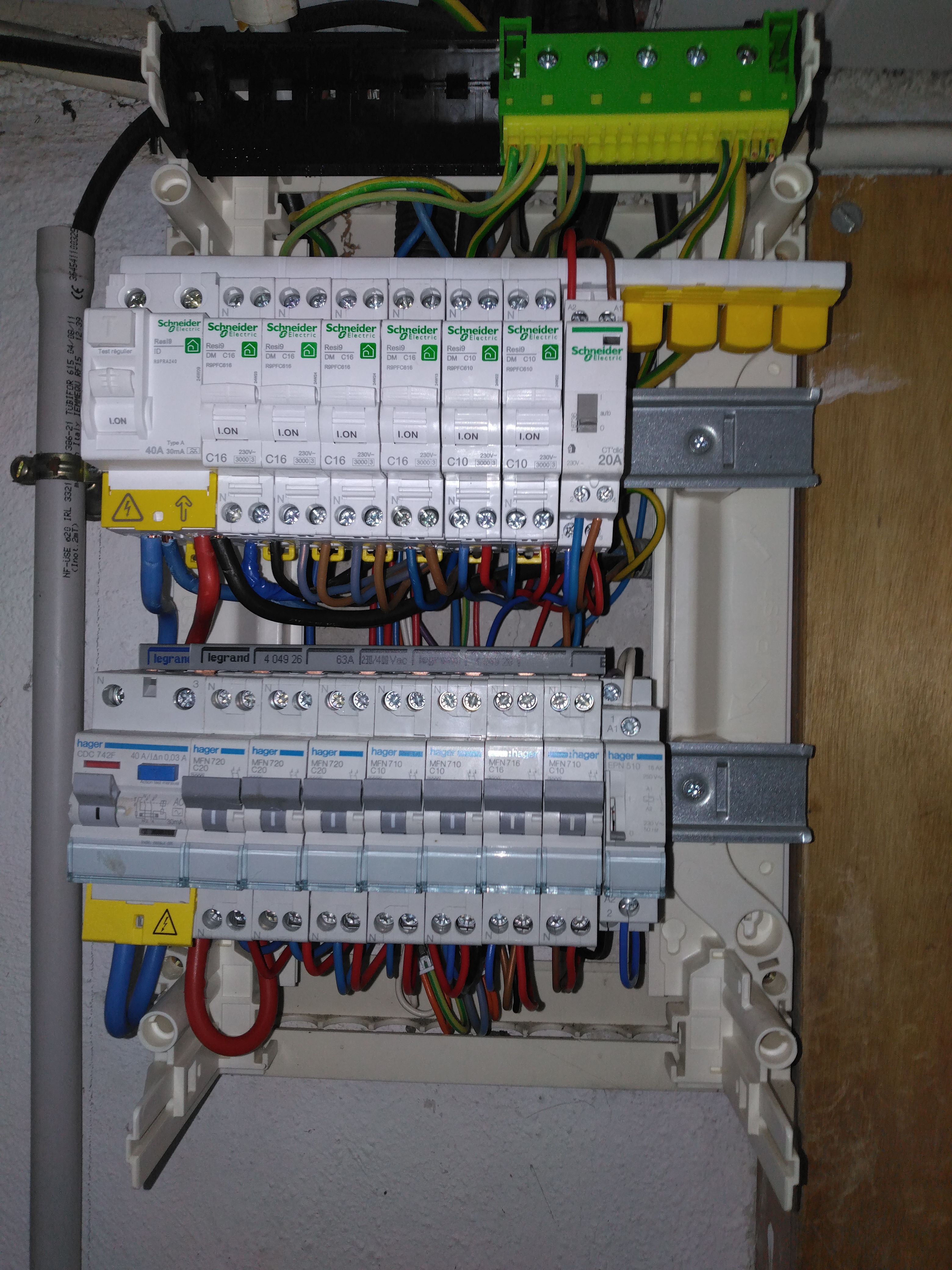

Après

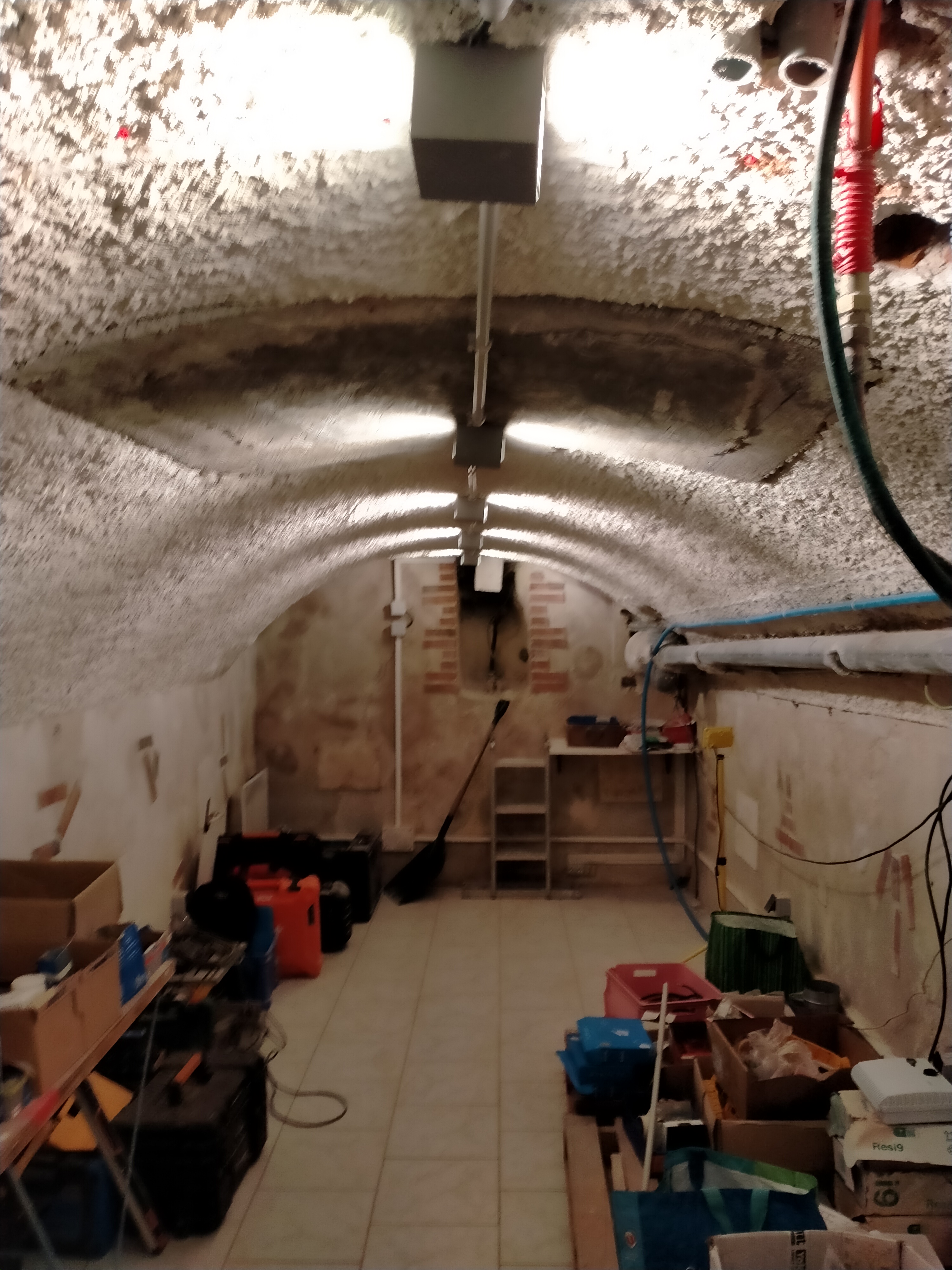

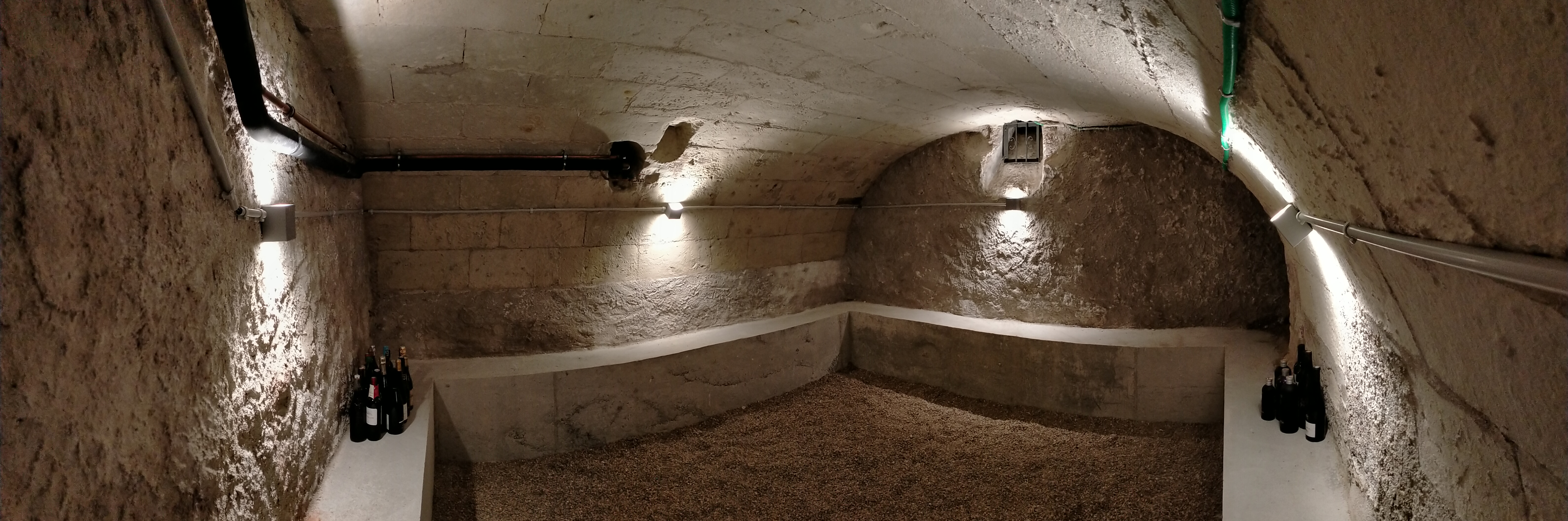

Eclairage d'une cave

En collaboration avec Cette adresse e-mail est protégée contre les robots spammeurs. Vous devez activer le JavaScript pour la visualiser., nous avons installé un éclairage dans une cave.
